當前位置：首頁 > 產品中心 > 三維掃描儀

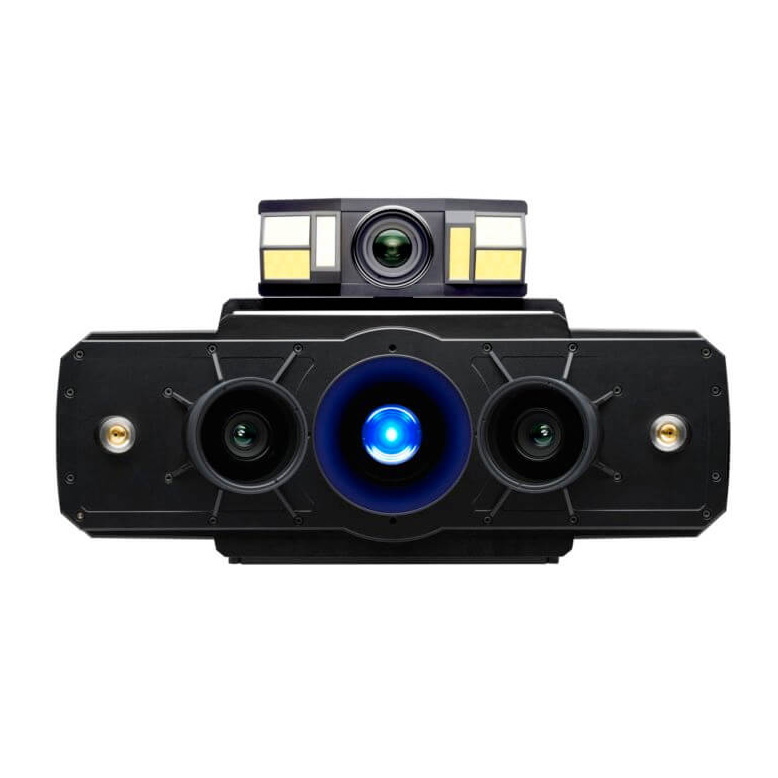

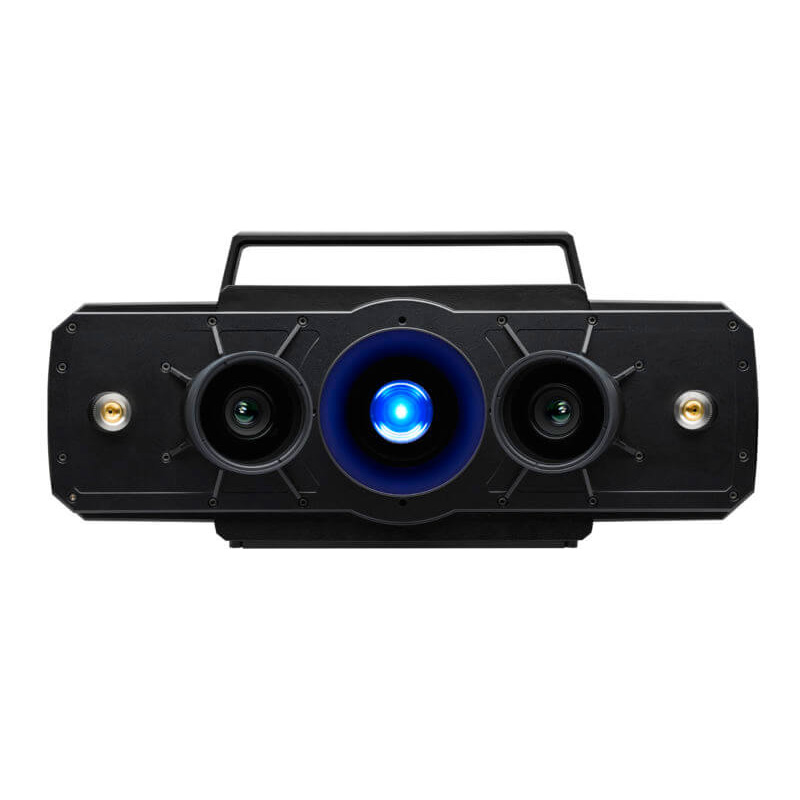

ATOS 5 for Airfoil
所屬類別：三維掃描儀
新一代 gom ATOS 5 for Airfoil 藍光三維掃描儀 測量頭，為滿足航太的葉片檢測需求而研發，其工作距離短，能復蓋的測量面積為100×70 mm2，其在短時間內能攝取零件極小細節的高精度三維測量資

咨詢熱線：135-8498-1144

郵箱：[email protected]

產品特點
GOM ScanCobot -三維掃描儀特性

優化的工作距離

精確掃描零件極小細節，提供超高資料品質

高穩定性

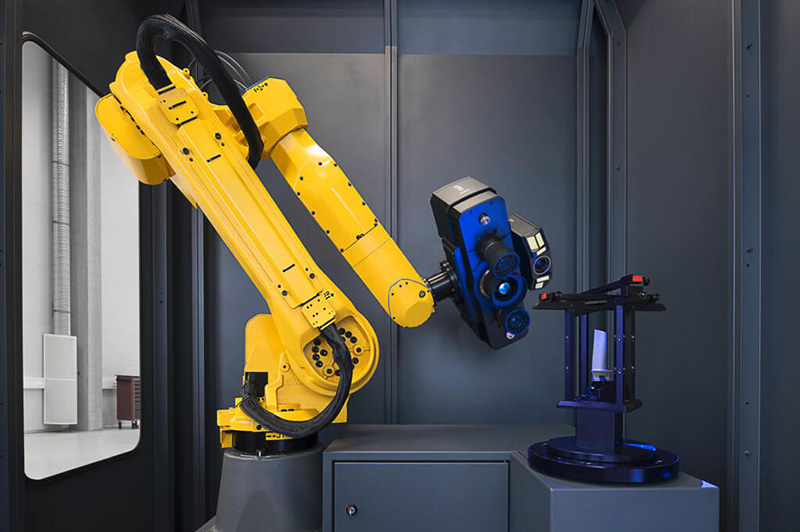

自動化高速掃描

軟件功能完善

高效輔助葉片截面檢測
ATOS 5 for Airfoil 三維掃描儀 特性
捕捉零件極小細節，提供高精度測量資料
新一代 gom ATOS 5 for Airfoil 藍光三維掃描儀 測量頭，為滿足航太的葉片檢測需求而研發，其工作距離短，能復蓋的*小測量面積為100×70 mm2，其在短時間內能攝取零件極小細節的高精度三維測量資料。
GOM 高速掃描技術
ATOS 5 for Airfoil 藍光掃描儀優化后更適合小面積測量范圍的工作距離，同時擁有極高的系統運行穩定性，為手動化和自動化應用提供更高精度的測量資料。

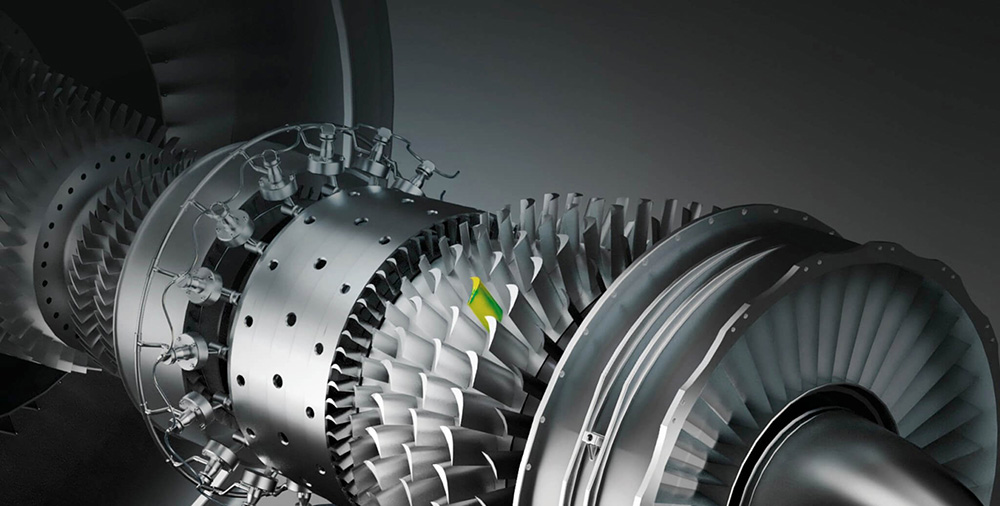

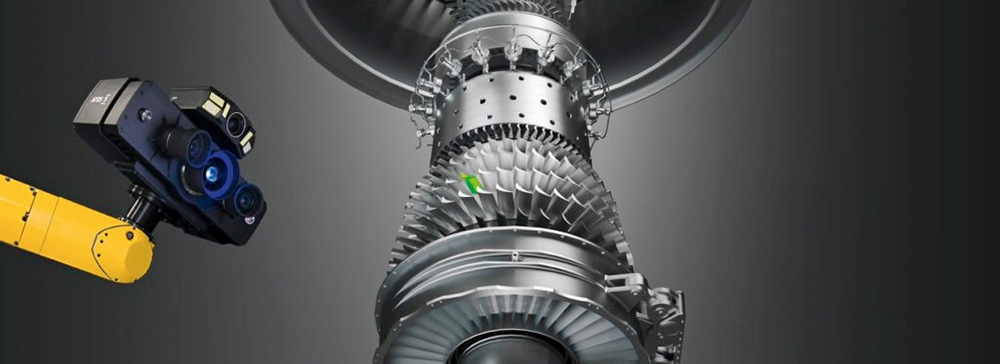

從風機葉片、渦輪葉片、葉盤及滾筒、導向葉片（NGVs、OGVs、IGVs）到動力傳動系統，通過全場三維測量資料，ATOS 5 for Airfoil 藍光三維掃描儀能夠提供完整可靠的生產品質，完全揭露零件的隱藏問題，從而提高生產效率及品質，加速后期的維護和維修過程。
GOM 高數據質量提升檢驗效率

加快檢測制程

GOM ATOS 5 for Airfoil 3D掃描儀可測量產品以及檢測出產品維護修整所需的高精度細節資料，并顯著縮短測量的時長。快速的測量速度是ATOS 5 for Airfoil的*大優勢，其單次掃描時間*短可至0.2秒，完成整個葉盤三維掃描，僅需花費1小時；而風機葉片的整體三維掃描，20分鐘內即可完成。

獲取很好質量的數據

GOM ATOS 5 for Airfoil 3D掃描儀提供全域的高精度資料，用于實現風機葉片、渦輪葉片、葉盤和導向葉片（NGVs、OGVs、IGVs）的全部製程和品質控制。測量精度和零件邊緣的高解析度，在渦輪葉片測量中尤其重要，該測量頭獲取的高品質資料，可充分滿足工業應用之所需。
ATOS 5 for Airfoil 三維掃描儀葉片檢測功能
GOM 軟件提供全套完整的葉片檢測功能。檢測原則包括標準檢測原則和自訂檢測原則，用于滿足不同工作標準和葉片類型。用戶可使用自訂檢測原則(UDIP)，建立高效、快速、標準化的葉片截面檢測流程

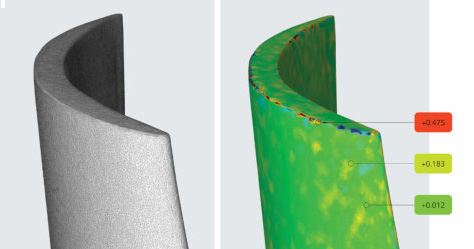

表面比較

GOM軟件能顯示實體與CAD或主網格之間的表面偏差。表面比較通常用于新品研發階段及零件生產過程中的問題檢測。在GOM軟件中，透過多次與CAD的*佳擬合或RPS對齊，可對零件表面進行比較。此強大的功能，可顯示傳統檢測方法無法提供的產品細節

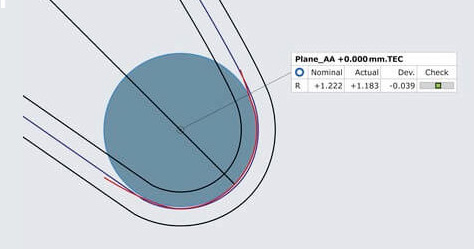

邊緣點和邊緣圓

GOM軟件提供邊緣點創建這標準檢測功能，邊緣點以葉片前緣或后緣上的中弧線穿透點，以及葉片進氣邊和出氣邊創建。軟件專業參數允許沿中弧線移動邊緣點。邊緣圓也由軟體自動生成，并在葉片前緣或后緣生成元素

厚度檢測

葉片的厚度檢測是軟件的另一個標準功能。系統在跳出的對話方塊中顯示一個參考距離值，并在該參考距離處檢測邊緣厚度。軟件還支援沿中弧線偏置任一個參考距離并在該處檢測邊緣厚度。傳統的厚度檢測僅能透過圖紙上的預定義呈現。此外，軟件還可根據葉盆和葉背之間的距離或內接圓得出*大葉片厚度值

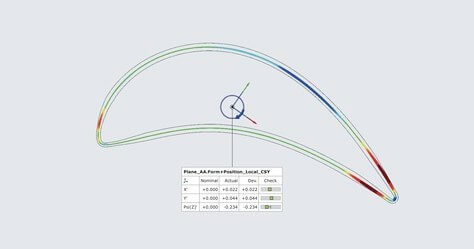

形狀及位置檢測

GOM軟件可靈活評估葉片形狀及位置，以滿足終端使用者需求。實際截面資料評估可透過Chebyshev、Gaussian或*佳公差擬合進行比較。此外該軟件能夠比較不同葉片截面區域間的公差結果
