當前位置:首頁 > 產品中心 > 三維掃描儀

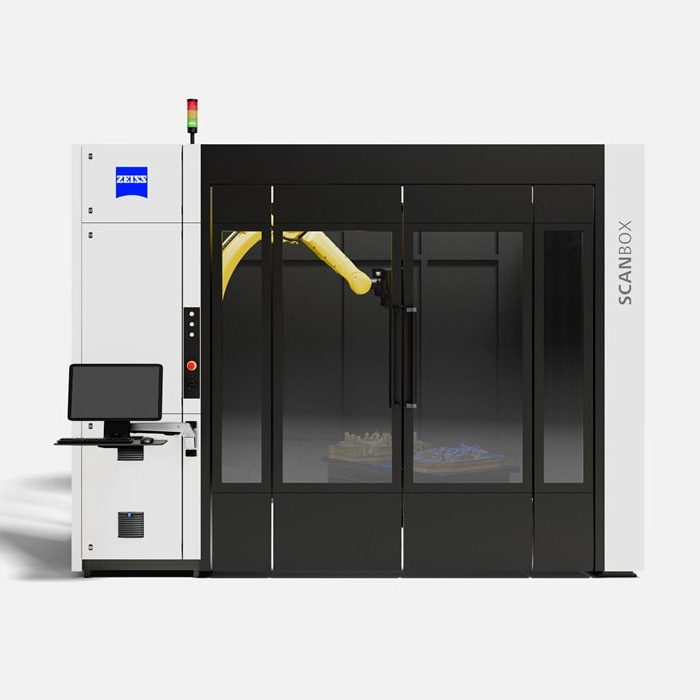

ATOS ScanBox 5系
所屬類別:三維掃描儀
非接觸式工業三維激光掃描儀ZEISS ScanBox 5系是復雜零件自動化檢測和數字化處理的一站式解決方案。這一強大的三維測量系統可在短時間內提供用于CAD比較的全域測量結果,可視化GD&T偏差,并加速生產、維護和維修過程。使用該系統可以快速獲取特定的測量特征和幾何形狀,如表面和邊緣點、孔或孔

咨詢熱線:135-8498-1144

郵箱:[email protected]

產品特點
復雜幾何形狀的在線檢測
非接觸式工業三維激光掃描儀ZEISS ScanBox 5系是復雜零件自動化檢測和數字化處理的一站式解決方案。這一強大的三維測量系統可在短時間內提供用于CAD比較的全域測量結果,可視化GD&T偏差,并加速生產、維護和維修過程。使用該系統可以快速獲取特定的測量特征和幾何形狀,如表面和邊緣點、孔或孔

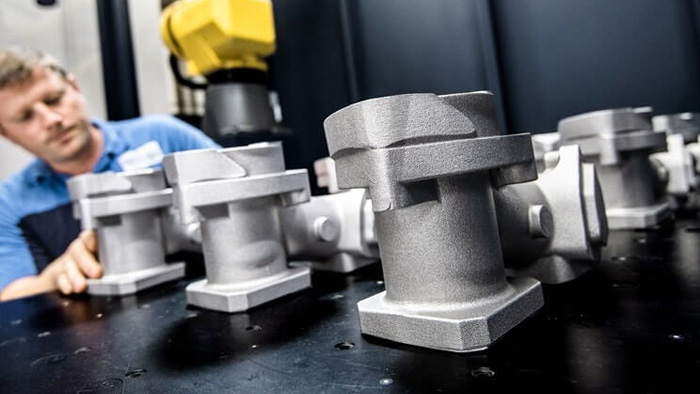

批量生產的質量保證
三維立體掃描儀ZEISS ScanBox 5系三維激光掃描測量?jī)x優化您的批量檢測流程,并為生產過程中的質量控制提供支持。標準化、自動化流程可提高零件產量,減少?gòu)U品。通過實時趨勢分析,ZEISS ScanBox 5系確保工藝流程穩定,并對生產中出現的變化做出快速識別。
ZEISS ScanBox 5系提供三種機型和多種配置選擇,用戶可根據自身需求進行定制,這便是我們所說的新模塊化概念。系統由多個標準化的獨立模塊組成,用戶可在原系統基礎上進行擴展和升級。旋轉臺模塊*大承重高達2000 kg。

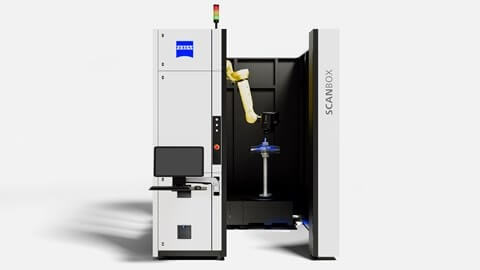

ZEISS ScanBox 5110

適用于1000 mm以下的復雜翼型的測量和檢測

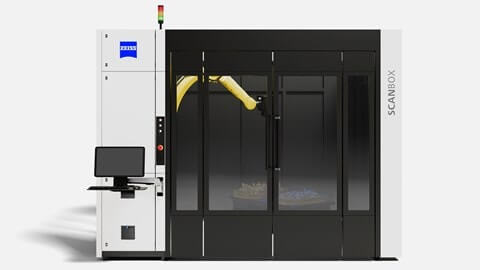

ZEISS ScanBox 5120

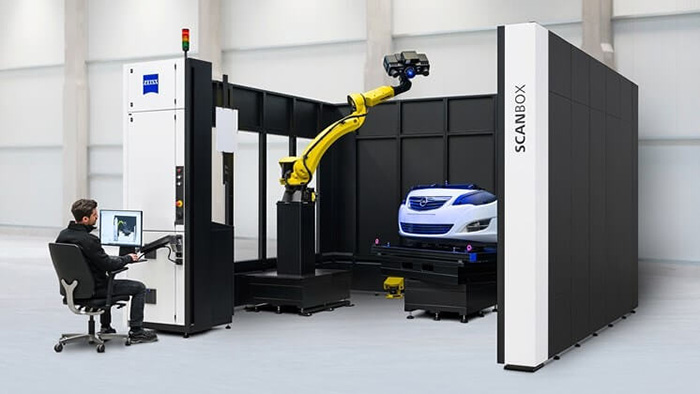

適用于大至2000 mm的汽車內飾件的測量和檢測

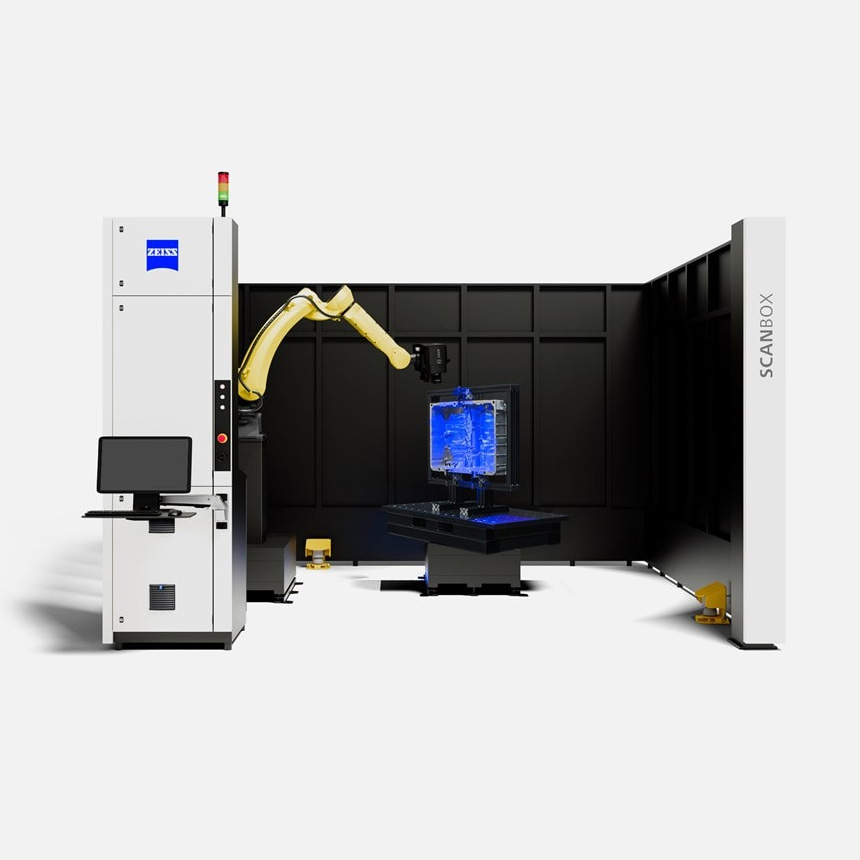

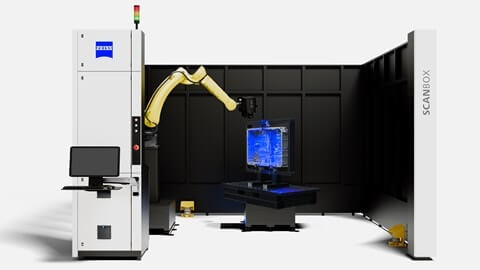

ZEISS ScanBox 5130

測量和檢查尺寸為3000毫米的鈑金件、組件、鑄件和渦輪部件
ZEISS ScanBox 5系: 用途廣泛,操作靈活

符合人體工學的操作設計

全新的靈活升降式工作站臺符合人體工學設計,更好地支持用戶日常工作。內置在電子開關柜中的伸縮臂可升降旋轉,調節到需要的高度,讓操作人員能夠站著或坐著操作ZEISS ScanBox 5系

專為翼型檢測定制

ZEISS ScanBox 5110專為翼型檢測設計。ATOS 5 for Airfoil專為燃?xì)鉁u輪行業研發,其工作距更短,測量范圍達100 x 70 mm2,提供極小細節的高精度三維數據。一小時內便能完成整體葉盤掃描,幾分鐘內便能完成一個渦輪葉片掃描

光學批量測量

自動化三維掃描儀ZEISS ScanBox 5系專為批量檢測而研發,可直接用于生產環境。測量程序自動化,確保了相同部件的三維測量數據的可重復性。您可以在GOM Inspect Pro軟件的虛擬計量室(VMR)中創建用于檢測的測量程序。機器人完全由軟件控制,沿著測量位置連續移動。CAD的數據狀態或檢測計劃的變化可以通過軟件的參數化性能得到快速更新。整個操作過程方便快捷,操作人員可以輕松操作

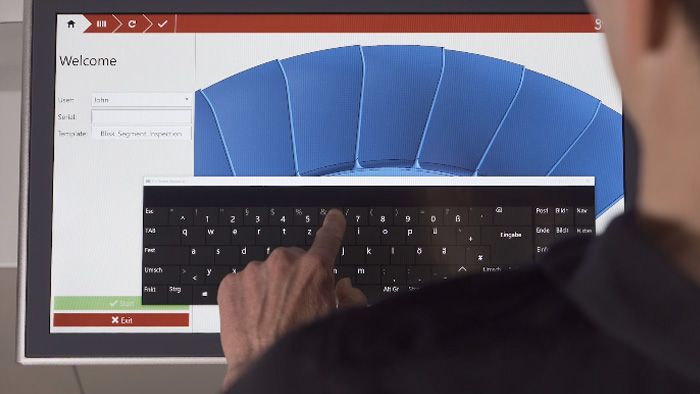

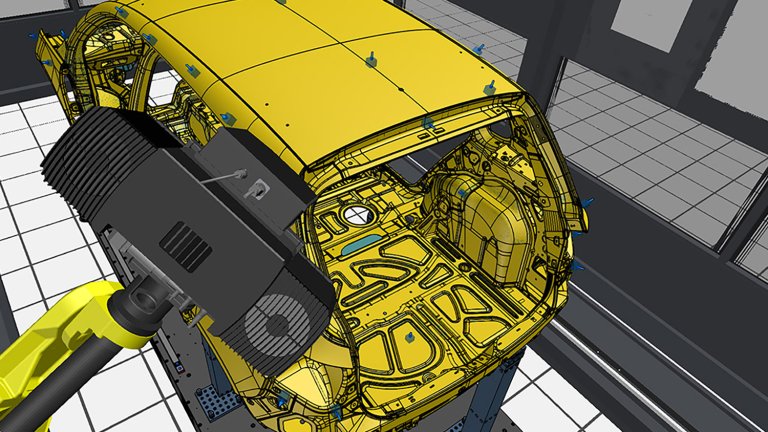

三維檢測軟件GOM Inspect Pro中的虛擬計量室
虛擬計量室(VMR)是ScanBox所有元件的中央控制和測量規劃軟件。在VMR中,會模擬真實測量環境,也就是測量單元中的機器人、測量頭和零件的功能。對機器人運動路徑、夾具和測量計劃進行編程。VMR可以自動執行測量程序,不需要用戶具備特殊的機器人編程技能。在正式投入實際環境使用之前,所有的機器人的運動都會經過仿真模擬和檢查,以確保安全

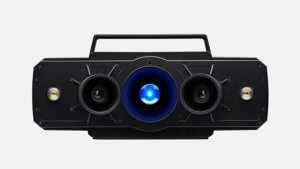

測頭兼容性
ATOS測量頭每次測量都提供全域3D坐標。在短短幾秒鐘內便可采集到1200萬個獨立測量點。因此,測量數據細節還原度高,即使是非常小的零件特征也能夠輕松還原

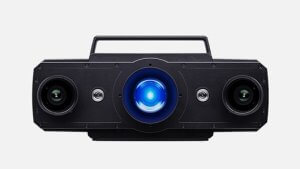

ATOS 5

精確掃描細節,在自動化應用中具有極高的穩定性

ATOS 5 FOR AIRFOIL

用于工業應用的高速三維掃描系統,精確覆蓋復雜的幾何形狀
