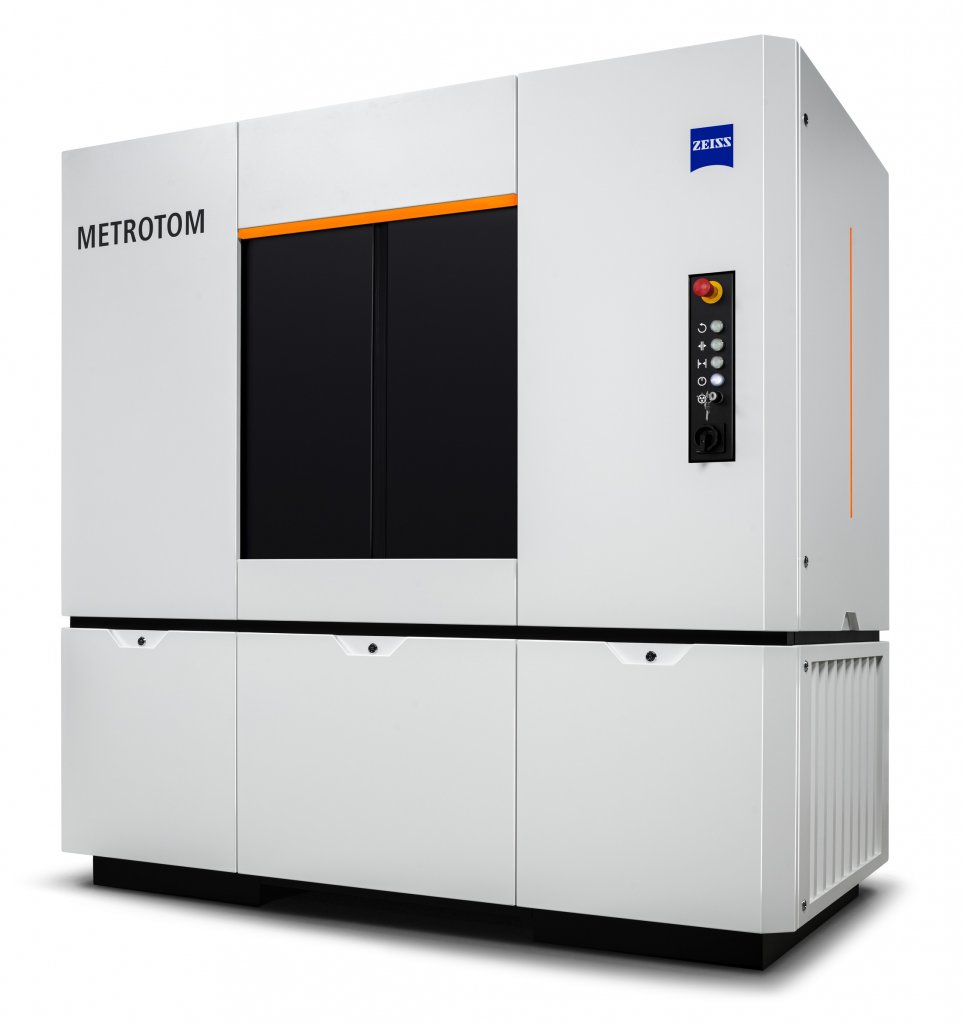

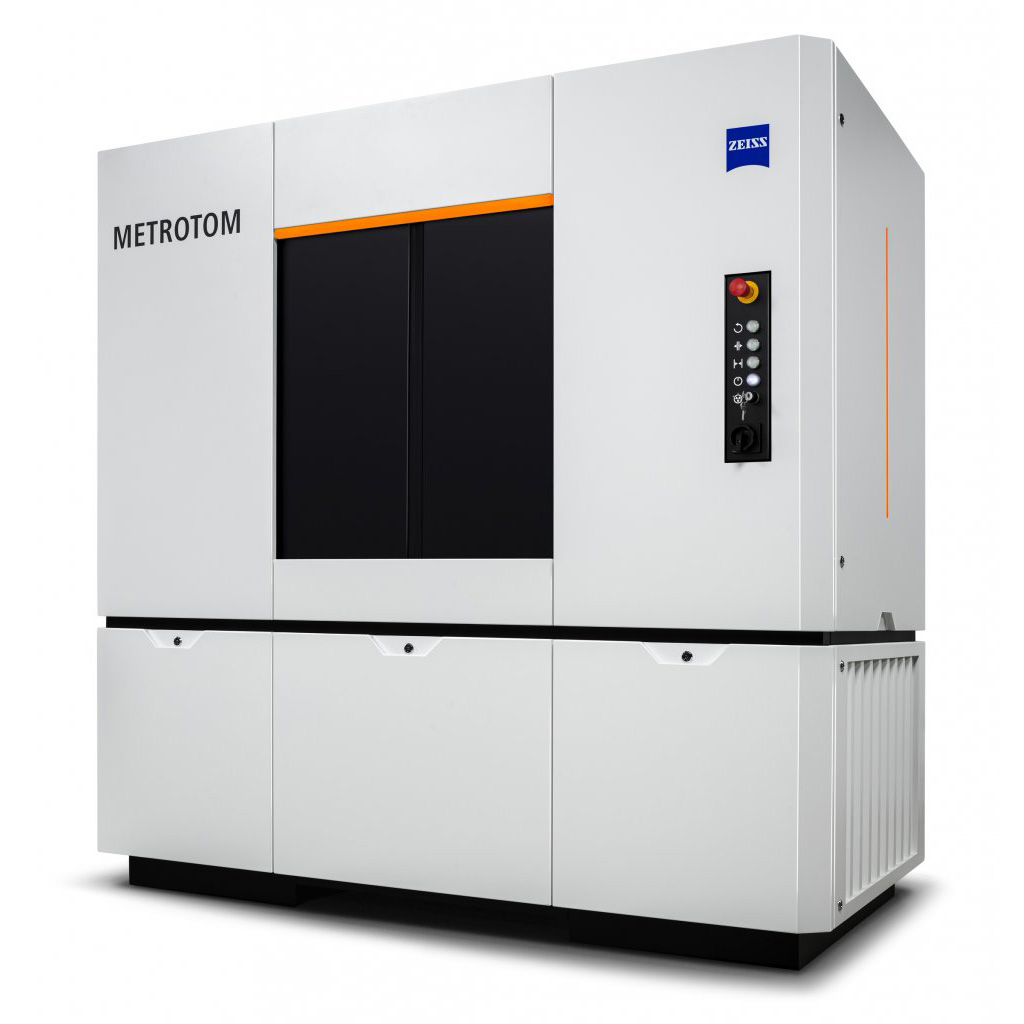

ZEISS METROTOM 6
所屬類別：工業CT
工業3D計算機斷層掃描是透過X光可穿透物體的特性，結合影像重建技術，還原3D數位資料。使用工業CT的優勢就是無損檢測，表面不需處理、不用破壞就能看到工件的內部情況，掃描無死角，且擅長于復雜結構的分析。包括尺寸量測、內部的裝配問題、材料是否有缺陷等等，以往只能把工件切開檢查，但是”切開”這個動作又會產生其他問題與疑慮?，F(xiàn)在通過工業CT設備掃描得到3D數位資料，直接在計算機上實現透視圖和任意截面的檢查，就可以精準測量尺寸。

咨詢熱線：135-8498-1144

郵箱：[email protected]

產品特點
蔡司工業CT-3D掃描的新標準 X-Ray穿透式
工業3D計算機斷層掃描是透過X光可穿透物體的特性，結合影像重建技術，還原3D數位資料。
使用工業CT的優勢就是無損檢測，表面不需處理、不用破壞就能看到工件的內部情況，掃描無死角，且擅長于復雜結構的分析。
包括尺寸量測、內部的裝配問題、材料是否有缺陷等等，以往只能把工件切開檢查，但是"切開"這個動作又會產生其他問題與疑慮?，F(xiàn)在通過工業CT設備掃描得到3D數位資料，直接在計算機上實現透視圖和任意截面的檢查，就可以精準測量尺寸。
蔡司工業CT-METROTOM 6 scout (GOM CT ) 創新技術

高解析度

工件表面紋理及毛邊都能顯而易見


高精度

基于科學算法的測量模組

極高的分辨率

3k x射線探測器(3008 x 2512像素)


一體化的專業軟件

建立一致，快速的工作流程
蔡司工業CT-METROTOM 6 scout (GOM CT ) 特性

量測應用

透過X-Ray穿透式掃描，所有的尺寸，包含內外部結構皆能清楚顯示，非常適合用于檢測複雜物體的全三維尺寸。而透過掃描資料顯示的灰階程度可區分出不同材質的區域與位置

溫度平衡系統

避免艙內溫度對量測的影響，透過風扇與排風口的設計，由下往上的空氣流動，達到溫度平衡的效果

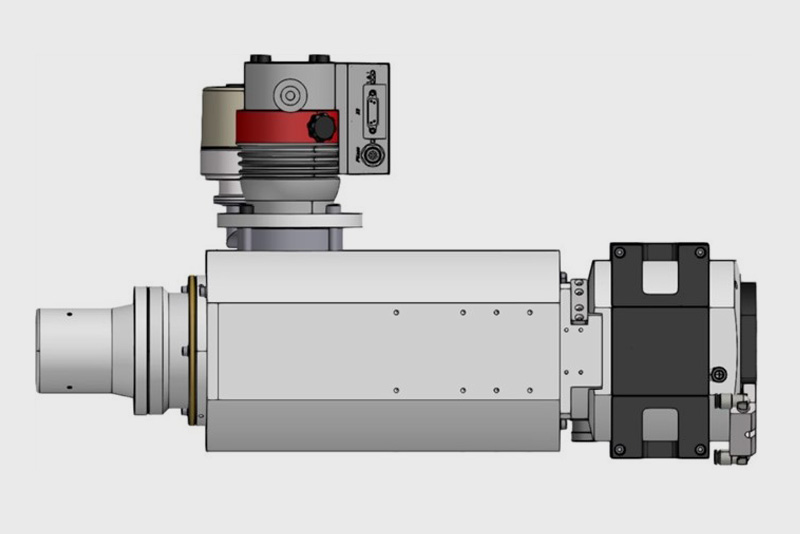

開放式的X光管

X-Ray產生器內的燈絲將會隨著使用時間而減少壽命，一般的X-Ray產生器屬于封閉式，若燈絲燒毀損壞就必須更換整組產生器。而GOM CT則採用開放式的X-Ray產生器，當燈絲壽命耗盡后，僅需要更換燈絲即可繼續使用，大幅降低了X-Ray管的保養及維修成本
蔡司工業CT-METROTOM 6 scout (GOM CT) 的優勢
揭露其它測量系統無法顯示的細節

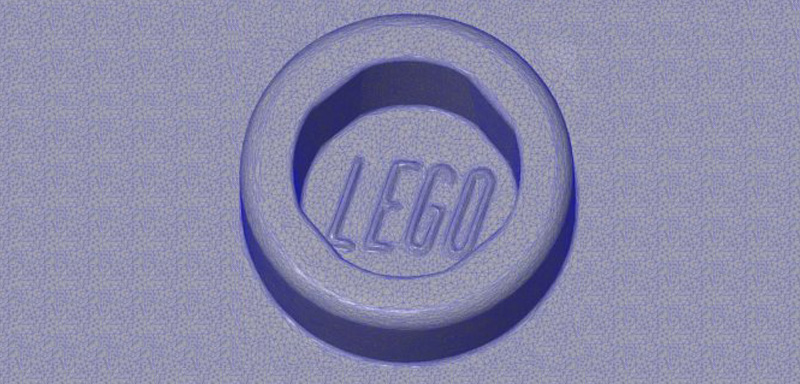

GOM CT對零件的數字化處理可以達到極高的細節銳度：它采用高分辨率3k x射線探測器來捕捉零件表面特征數據，
同時系統內置托盤自動將零件帶至合適的測量位置進行測量，從而確保獲取圖像分辨率
下圖中您可以看到GOM CT（左）與普通CT設備（右）的掃描結果對比

高精度成效

為確保精確的三維測量數據，GOM CT采用數學智能算法:它將整個測量序列中相互關聯的算法與測量室的數字建模完美結合，并重點優化了與執行測量相關的所有部件的機械穩定性。利用CT得出的測量結果，測量員能夠可靠、精確地評估零件并開展更多分析

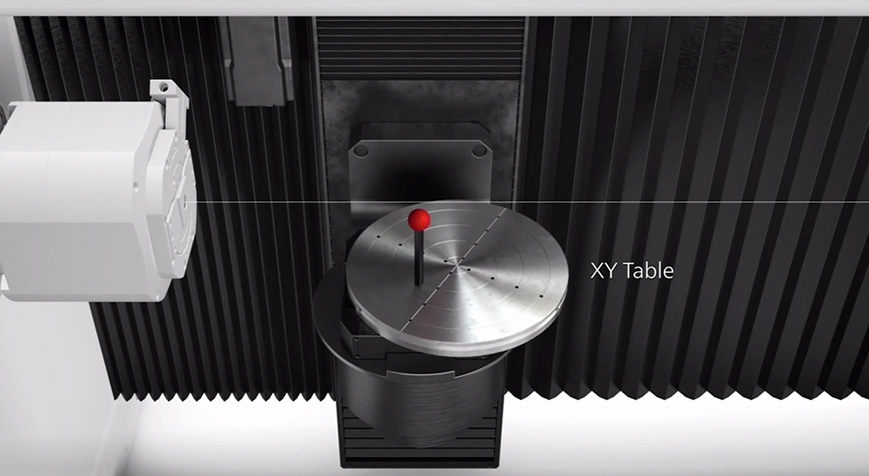

輕松找到零件定位

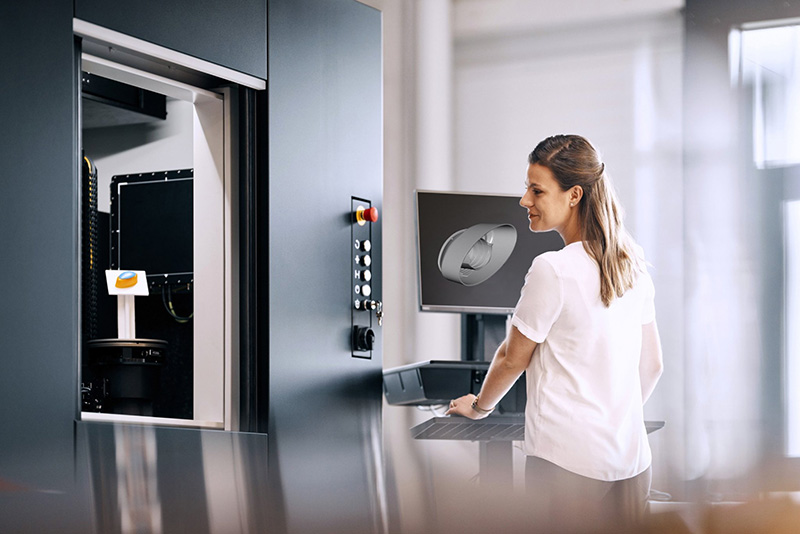

機械臂五軸運動系統加上內部集成中央轉臺可確保零件始終處于*佳測量點，為用戶獲取準確的體積數據；您只需將零件放入機器內部的測量單元，軟件便會自動執行后續所有測量和檢測程序
蔡司工業CT-METROTOM 6 scout (GOM CT) 應用

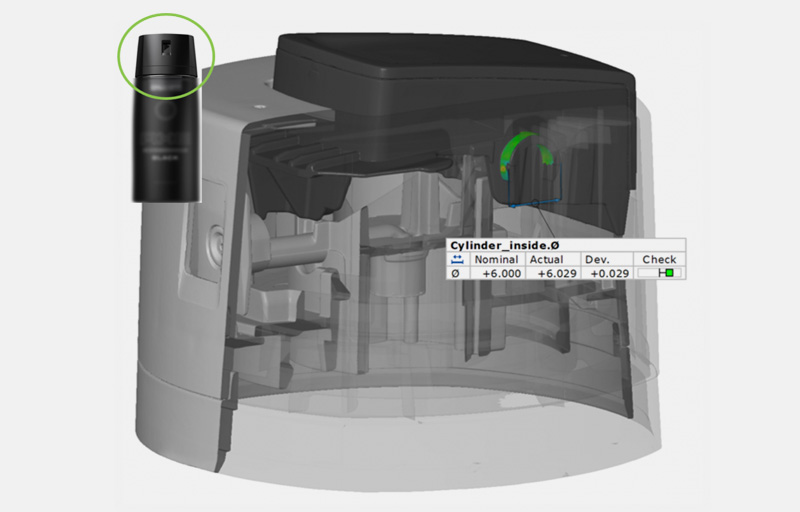

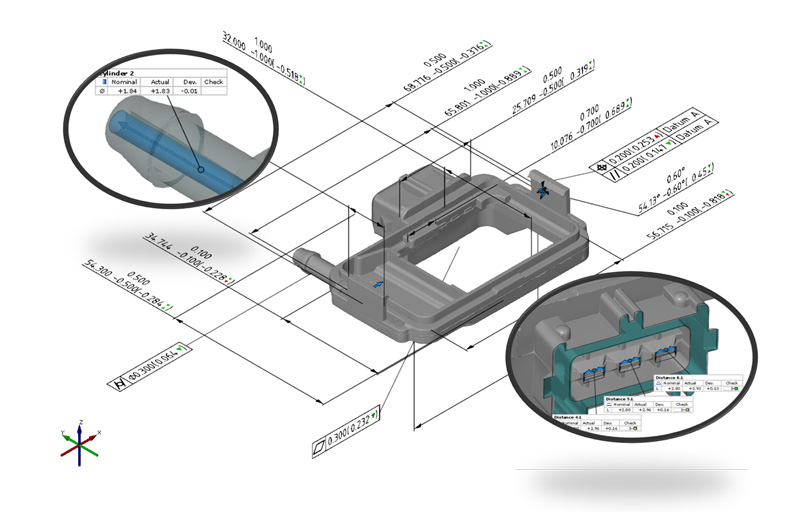

Metrology 精密尺寸量測

運算出3D網格Mesh，無論內外皆可清楚呈現細節特征，可與CAD做全域誤差比對、壁厚分析，內部特征尺寸、幾何公差分析，內側截面尺寸分析，F(xiàn)AI全尺寸檢測，批量掃描等等

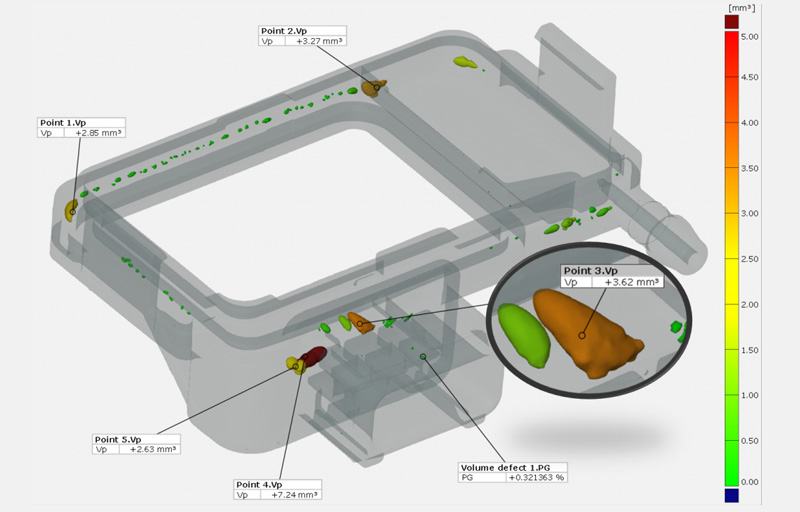

Defect Analysis 內部缺陷檢測

材料內部氣孔探測，計算孔隙度，內部裂痕探測。 PCB 2D切層截面電路與端子分析

Assembly analysis 組裝狀態分析

電子產品內部的2D影像狀態，塑料組件的3D組裝分析

高精度成效

為確保精確的三維測量數據，GOM CT采用數學智能算法:它將整個測量序列中相互關聯的算法與測量室的數字建模完美結合，并重點優化了與執行測量相關的所有部件的機械穩定性。利用CT得出的測量結果，測量員能夠可靠、精確地評估零件并開展更多分析

輕松找到零件定位

機械臂五軸運動系統加上內部集成中央轉臺可確保零件始終處于*佳測量點，為用戶獲取準確的體積數據；您只需將零件放入機器內部的測量單元，軟件便會自動執行后續所有測量和檢測程序
