Tollycraft游艇年代久遠，節流閥損壞，但缺少原始零部件。CAD Micro公司使用ATOS Q對游艇的節流閥進行掃描，并將生成的STL數據用于精確的3D打印，制作所需備件。

本章，我們的合作伙伴CAD Micro將展示如何利用ATOS Q進行逆向工程設計。使用可移動掃描儀對節流閥進行掃描，并將生成的STL數據用于精確的3D打印。

游艇的預制備件制作

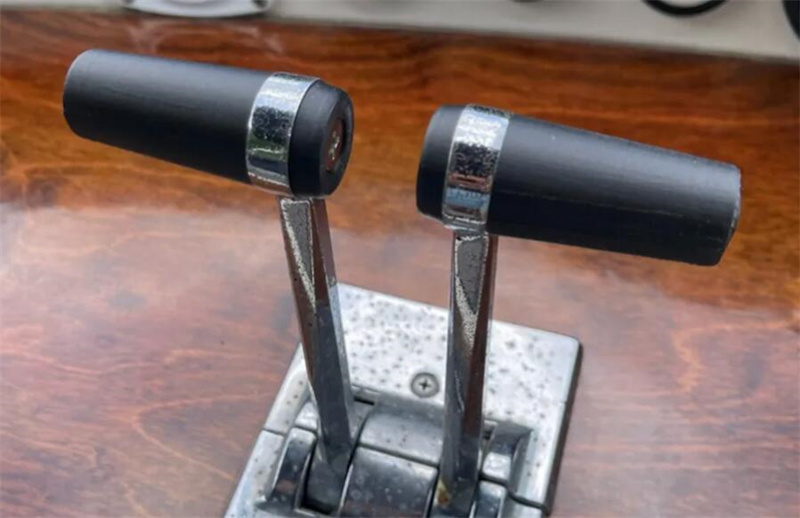

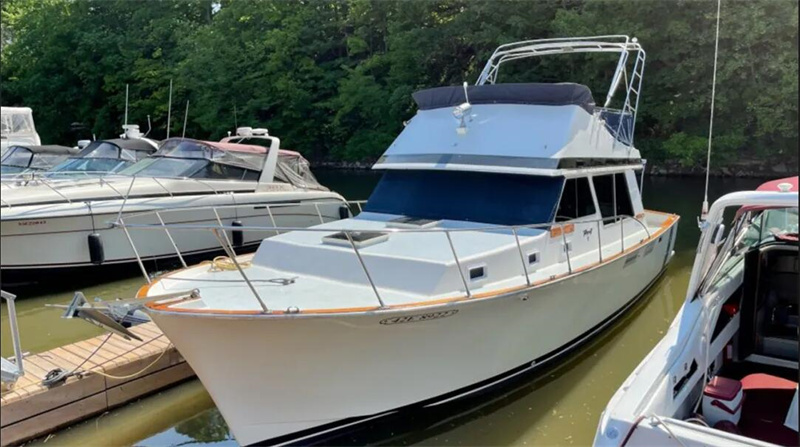

CAD MicroSolutions Inc.  在公海上執行了一項特殊的任務，確切地說，是在一艘1974年的Tollycraft游艇上。這艘游艇中兩根油門桿中的一根已經斷裂，必須更換掉。然而，由于制造年代久遠，非常難以尋找到原始的配件。

▲圖一：在游艇上進行三維掃描

▲圖二：不完整的節流閥桿

ATOS Q生成可靠的STL數據

掃描數據的質量決定了逆向工程是否成功。尤其是，精確細節的捕捉以及難以觸及區域的掃描非常具有挑戰性。

ATOS Q搭配ROT480旋轉臺可以完美地完成這項任務。無論是設備的設置還是掃描的過程都非?？焖佟⒑啽?。即使在現場需要移動設備，ATOS Q的掃描結果也非常出色，可以輕松獲得高精度的掃描數據。

「借助ATOSQ的先進技術，我們能夠精確捕捉到微小細節以及深孔區域，這對逆向工程來說至關重要。沒有這些，我們就不可能對油門桿進行精確建模?！?/p>

——CAD MicroSolutions Inc.

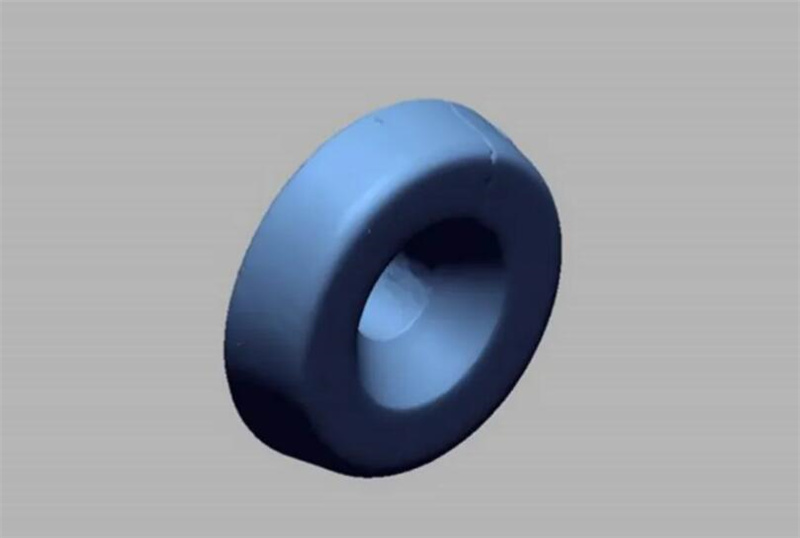

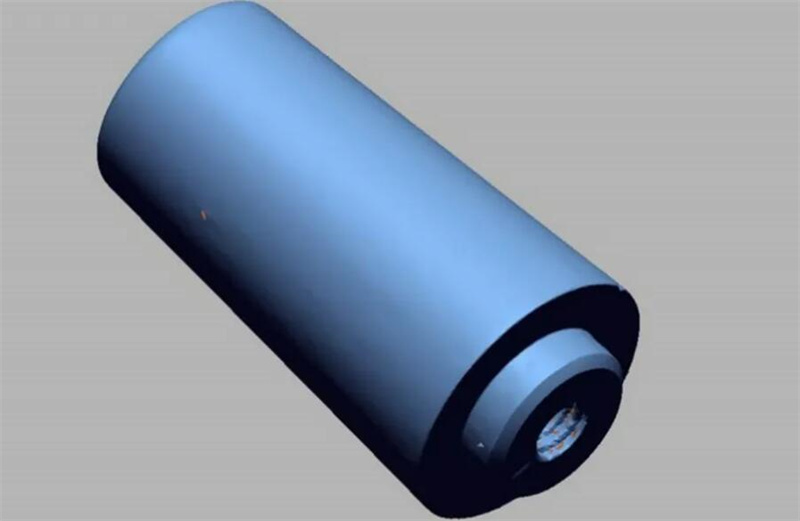

將三維掃描數據用于3D打印
